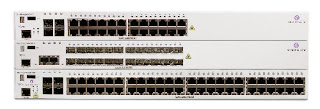

Hướng dẫn khai thác Alcatel-Lucent OmniSwitch 6400

Hướng dẫn khai thác Alcatel-Lucent OmniSwitch 6400

-Sử dụng vlan Q-in-Q trên OmniSwitch cho dịch vụ HSI.

-Sử dụng vlan translate cho VPN, VoD.

-Thuê bao Internet được xác thực theo kiểu 4 thông số.

1.   Login vào Switch:

Sau khi kết nối thầnh công giữa PC và Switch thông qua cổng Craft, xuất hiện dòng lệnh để nhập user và password.

Login: admin

Password: switch

2.   Khai báo địa chỉ và vlan quản lý:

Bước 1: Tạo vlan quản lý: vlan id là 3999

-> ethernet-service management-vlan 3999 name "quanly"

Bước 2: Tạo một IP interface trên vlan quản lý:

-> ip interface "quanly" address 172.20.143.248 mask 255.255.255.0 vlan 3999 ifindex 2

Bước 3: Gán vlan quản lý vòa cổng uplink

-> ethernet-service svlan 3999 nni 1/1

3.   Khai báo dịch vụ HSI:

Trên Switch sẽ khai báo vlan theo kiểu Q-in-Q và thuê bao được xác thực theo kiểu 4 thông số

Bước 1: Tạo Svlan và gán vào cổng uplink

-> ethernet-service svlan 1100 name "HSI_QnQ"

-> ethernet-service svlan 1100 nni 1/23

-> ethernet-service nni 1/23 tpid 0x8100

Bước 2: Tạo một sap-profile, service name và gán svlan với service name

-> ethernet-service sap-profile "QnQ" shared ingress-bandwidth 0

-> ethernet-service service-name "HSI" svlan 1100

Bước 3: Tao một SAP (service access point) và gán cổng kết nối với CPE vào SAP

-> ethernet-service sap 33 service-name "HSI"

-> ethernet-service sap 33 sap-profile "QnQ"

-> ethernet-service sap 33 uni 1/2

Bước 4: Tạo Cvlan để gán cho các thuê bao.

           -> ethernet-service sap 33 cvlan 101-500

4.   Khai báo dịch vụ IPTV/VoD

Bước 1: Tạo vlan VoD (2400) và vlan multicast (99)

-> ethernet-service svlan 2400 name "VOD"

  -> ethernet-service ipmvlan 99 name "IPTV"

Bước 2: Enable IGMP Snooping

-> ip multicast status enable

-> ip multicast vlan 99 querying enable

-> ip multicast vlan 2400 querying enable

-> ip multicast vlan 99 zapping enable

-> ip multicast vlan 2400 zapping enable

Bước 3: Gán vlan VoD vào cổng uplink

-> ethernet-service svlan 2400 nni 1/23

Bước 4: Tạo sap-profile, service name cho VoD

-> ethernet-service sap-profile "Translate" cvlan-tag translate shared ingress-bandwidth 0

-> ethernet-service service-name "VOD" svlan 2400

-> ethernet-service sap 24 service-name "VOD"

-> ethernet-service sap 24 sap-profile "Translate"

Bước 5: Gán cổng kết nối với CPE vào SAP vừa tạo ở trên

-> ethernet-service sap 24 uni 1/2

-> ethernet-service sap 24 cvlan 68 (có thể translate vlan từ 68 sang 2400)

Bước 6: Tạo sender-port đối với cổng uplink và receiver-port đối với cổng nối vào CPE

-> vlan ipmvlan 99 receiver-port port 1/2

-> vlan ipmvlan 99 sender-port port 1/23

Bước 7 : Tạo service name, sap-profile cho vlan multicast

-> ethernet-service service-name "IPTV" ipmvlan 99

-> ethernet-service sap 9 service-name "IPTV"

-> ethernet-service sap 9 sap-profile "Translate"

-> ethernet-service sap 9 uni 1/2

-> ethernet-service sap 9 cvlan 68

Bước 8: Tạo các kênh multicast

-> vlan ipmvlan 99 address 232.84.1.1-232.84.1.34



5.Khai báo  dịch vụ E-LINE:

Bước 1: Tạo svlan và gán vào cổng uplink

-> ethernet-service svlan 10 name "E_LINE"

-> ethernet-service svlan 10 nni 1/23

Bước 2: Tạo sap-profile, service name và SAP

-> ethernet-service service-name "E_LINE" svlan 1300

-> ethernet-service sap 10 service-name "E_LINE"

-> ethernet-service sap 10 sap-profile "Translate"

Bước 3: Gán cổng kết nối với CPE vào SAP và tạo cvlan

-> ethernet-service sap 10 uni 1/2

-> ethernet-service sap 10 cvlan 69

 6. Khai báo dịch vụ E-LAN:.

Bước 1: Tạo svlan và gán vào cổng uplink

-> ethernet-service svlan 10 name "E_LAN"

-> ethernet-service svlan 10 nni 1/23

Bước 2: Tạo sap-profile, service name và SAP

-> ethernet-service service-name "E_LAN" svlan 10

-> ethernet-service sap 10 service-name "E_LAN"

-> ethernet-service sap 10 sap-profile "Translate"

Bước 3: Gán cổng kết nối với CPE vào SAP và tạo cvlan

-> ethernet-service sap 10 uni 1/2

-> ethernet-service sap 10 uni 1/3

-> ethernet-service sap 10 cvlan 69

7. Khai báo dịch vụ E-TREE:

Bước 1: Tạo svlan và gán vào cổng uplink

-> ethernet-service svlan 10 name "E_LAN"

-> ethernet-service svlan 10 nni 1/23

Bước 2: Tạo sap-profile, service name và SAP

-> ethernet-service service-name "E_LAN" svlan 10

-> ethernet-service sap 10 service-name "E_LAN"

-> ethernet-service sap 10 sap-profile "Translate"

Bước 3: Gán cổng kết nối với CPE vào SAP và tạo cvlan

-> ethernet-service sap 10 uni 1/2

-> ethernet-service sap 10 uni 1/3

-> ethernet-service sap 10 cvlan 69

Bước 3: Khai báo port mapping để chọn một cổng nào đó làm Root của Tree

           (network-port có thể nhìn thấy user-port nhưng hai user-port không thể nhìn thấy nhau)

-> port mapping 1 network-port 1/24

-> port mapping 1 user-port 1/2

-> port mapping 1 user-port 1/3

-> port mapping 1 enable

 8. Giới hạn số lượng địa chỉ MAC trên một cổng

-> port-security 1/1 enable

-> port-security 1/1 mac-range low 00:00:01:00:00:01 high 00:00:01:00:3a:98

-> port-security 1/1 maximum 100

-> port-security 1/1 max-filtering

9. Private vlan (port mapping)

-> port mapping 1 network-port 1/24

-> port mapping 1 user-port 1/2

-> port mapping 1 user-port 1/1

-> port mapping 1 enable

10. Save lại cấu hình đã khai báo

-> write memory

-> copy working certified
